G6B-2014歐姆龍功率繼電器

G6B 功率繼電器、高容量、高耐壓、密封構造，小型1a接點
  1. 種類
  2. 額定/性能
  3. 外形尺寸
  4. 注意事項

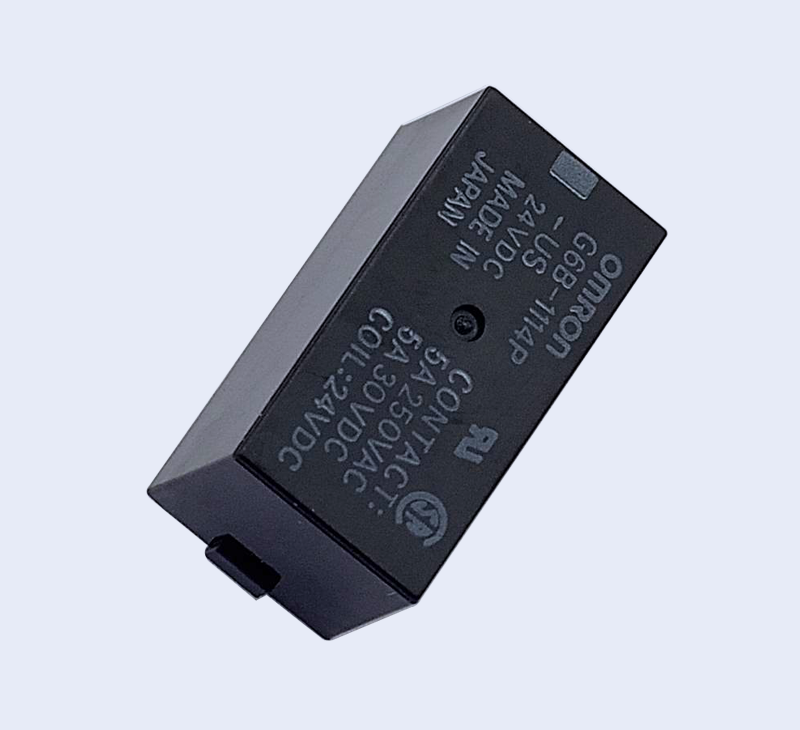

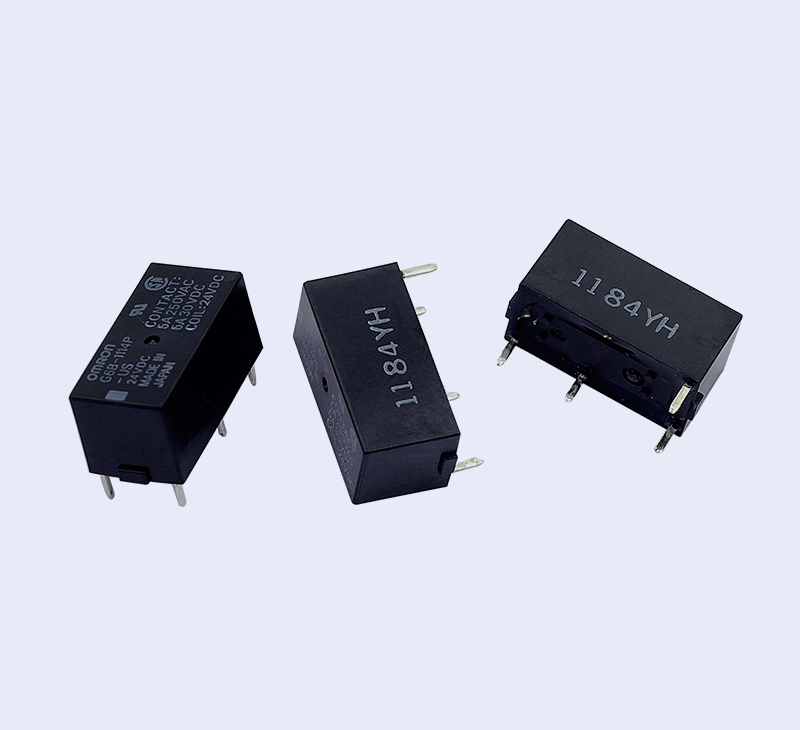

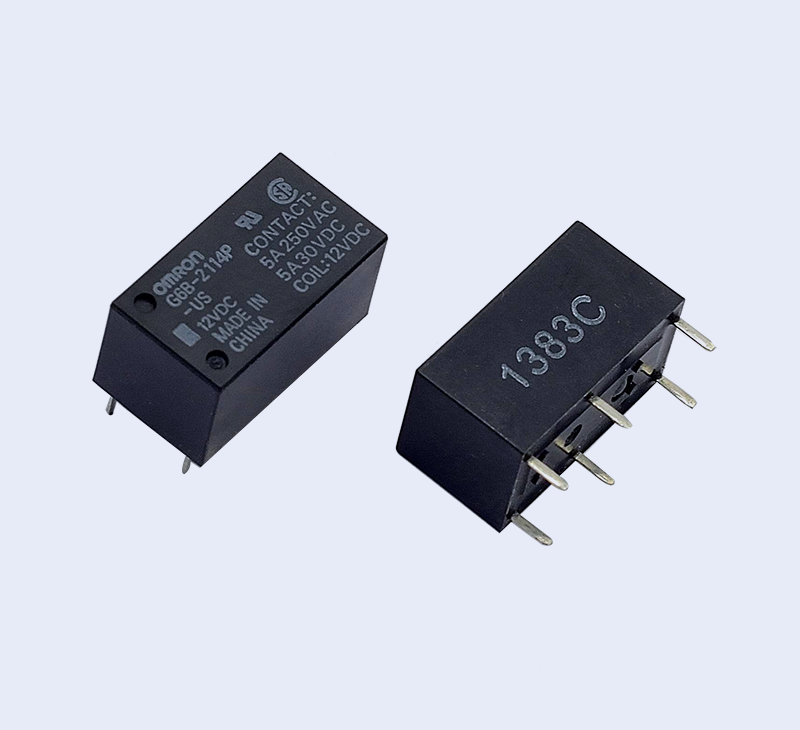

G6B 功率繼電器

高容量、高耐壓、密封構造，小型1a接點5A（8A）、1a1b、2a、2b接點5A的功率繼電器

? 消耗電力98mW的高靈敏度。（G6B-1114P-US、G6B-1174P-US）

? 耐電壓為線圈接點間AC3,000V（耐沖擊電壓6kV）的高絕緣型

? 為了對應自動化生產線，備有桿狀包裝

? 標準品取得UL508、CSA認證。另外還有SEV認證品

? 備有適用于感性負載、容量負載等發生沖擊電流的負載的FD接點（AgSnln）型。

? 備有超聲波清洗型。

? 備有動作顯示燈+浪涌吸收二極管內藏型。

? 備有2極型。

標準型(UL規格、CSA規格認證型)
接點材質
極數 機能 接點構成
標準型(Ag合金(無Cd材料)) AgSnIn接點型 最小包裝單位
型號 線圈額定電壓(V) 型號 線圈額定電壓(V)
1
極 		單穩型 1a接點
(標準型) 		G6B-1114P-US DC5、6、12、24 G6B-1114P-FD-US DC5、6、12、24 100個/托盤
DC5、6、12、24
1a接點
(高容量型) 		G6B-1174P-US DC5、6、12、24 G6B-1174P-FD-US DC5、6、12、24 20個/桿裝
DC5、6、12
DC24
1繞組閉鎖型 1a接點
(標準型) 		G6BU-1114P-US DC5、6、12、24 G6BU-1114P-FD-US DC5、6、12、24 100個/托盤
2繞組閉鎖型 1a接點
(標準型) 		G6BK-1114P-US DC5、6、12 G6BK-1114P-FD-US DC5、6、12
DC24 DC24
單穩型 1a接點
高容量動作
顯示燈+二
極管內藏型 		G6B-1177P-ND-US DC5、12、24 G6B-1177P-FD-ND-US DC5、12、24 20個/桿裝
2極 單穩型 1a1b接點
(標準型) 		G6B-2114P-US DC5、6、12、24 G6B-2114P-FD-US DC5、6、12、24 100個/托盤
2a接點
(標準型) 		G6B-2214P-US DC5、6、12、24 G6B-2214P-FD-US DC5、6、12、24
2b接點
(標準型) 		G6B-2014P-US DC5、6、12、24 G6B-2014P-FD-US DC5、6、12、24
注. AgSnIn接點型、電源電流和感性負載，接點不粗糙且耐溶性優良。
● 超聲波清洗對應型
接點材質
極數 機能 接點構成
標準型(Ag合金(無Cd材料)) AgSnIn接點型 最小包裝單位
型號 線圈額定電壓(V) 型號 線圈額定電壓(V)
1極 單穩型 1a接點
(標準型) 		G6B-1114P-US-U DC5、6、12、24 G6B-1114P-FD-US DC5、6、12、24 100個/托盤
1繞組閉鎖型 1a接點
(標準型) 		G6BU-1114P-US-U DC5、6、12、24 ------- -------
2繞組閉鎖型 1a接點
(標準型) 		G6BK-1114P-US-U DC5、6、12、24 G6BK-1114P-FD-US DC5、6、12、24
2極 單穩型 1a1b接點
(標準型) 		G6B-2114P-US-U DC5、6、12、24 G6B-2114P-FD-US-U DC5、6、12、24
2a接點
(標準型) 		G6B-2214P-US-U DC5、6、12、24 G6B-2214P-FD-US-U DC5、6、12、24
2b接點
(標準型) 		G6B-2014P-US-U DC5、6、12、24 G6B-2014P-FD-US-U DC5、6、12、24
注. 訂購時，請注明線圈額定電壓（V）。
例： G6B-1114P-US DC5
此外，交付時的包裝標記及標注的電壓規格為□□VDC。
● 接線插座（另售）
繼電器型號 適用插座 最小包裝單位
G6B-1114P(-FD)-US-P6B
G6B-1174P(-FD)-US-P6B
G6B-1177P(-FD)-ND-US-P6B
G6BU-1114P-US-P6B 		P6B-04P 20個
G6BK-1114P-US-P6B P6B-06P
G6B-2114P-US-P6B
G6B-2214P-US-P6B
G6B-2014P-US-P6B 		P6B-26P
脫卸配件 P6B-Y1
保持帶 P6B-C2 1個
注1.將G6B-1174P-US與P6B-04P的插座組合使用時，由于插座的額定通電電流為5A，因此這時的額定值為5A。
2.P6B插座應使用專用繼電器G6B-□□□□P(-FD)-US-P6B。
3.P6B-C2的固定型套為G6B-1174P、與G6B-1177P的高度不同，因此不能使用此型號。
4.訂購標準型號，則為帶UL/CSA規格認證標記的產品。
額定值
操作線圈/1級單穩型（含有超聲波清洗對應型）
項目
額定電壓（V）
額定電流
(mA) 		線圈電阻
(Ω) 		動作電壓
(V) 		復位電壓
(V) 		最大容許電壓
(V) 		消耗功率
(mW)
DC 5 40 125 70％
以下 		10％以上 160％
（at23℃） 		約200
6 33.3 180
12 16.7 720
24 8.3 2.880
操作線圈/2級單穩型（含有超聲波清洗對應型）
項目
額定電壓（V）
額定電流
(mA) 		線圈電阻
(Ω) 		動作電壓
(V) 		復位電壓
(V) 		最大容許電壓
(V) 		消耗功率
(mW)
DC 5 50 83.3 80％
以下 		10％以上 140％
（at23℃） 		約300
6 60 120
12 25 480
24 12.5 1,920
注1.額定電流、線圈電阻是線圈溫度在+23℃時的值，公差為±10%。
2.動作特性為線圈溫度在+23℃時的值。
3.最大容許電壓為繼電器線圈能夠施加的電壓的最大值。
操作線圈/1繞組閉鎖型（含有超聲波清洗對應型）
項目
額定電壓（V）
額定電流
(mA) 		線圈電阻
(Ω) 		動作電壓
(V) 		復位電壓
(V) 		最大容許電壓
(V) 		消耗功率
置位線圈
(mW) 		重置線圈
(mW)
DC 5 40 125 70％
以下 		10％以上 160％
（at23℃） 		200 200
6 33.3 180
12 16.7 720
24 8.3 2.880
操作線圈/2繞組閉鎖型（含有超聲波清洗對應型）
項目
額定電壓（V）
額定電流
(mA) 		線圈電阻
(Ω) 		置位電壓
(V) 		重置電壓
(V) 		最大容許電壓
(V) 		消耗功率
置位線圈 重置線圈 置位線圈 重置線圈 置位線圈
(mW) 		重置線圈
(mW)
DC 5 56 56 89.2 89.2 70%以下 70％以下 130％
（at23℃） 		280 280
6 46.8 46.8 128.5 128.5
12 23.3 23.3 515 515
24 11.7 11.7 2,060 2,060
操作線圈/動作表示型（耐助焊劑型不可水洗）
項目
額定電壓（V）
額定電流
(mA) 		線圈電阻
(Ω) 		動作電壓
(V) 		復位電壓
(V) 		最大容許電壓
(V) 		消耗功率
(mW)
DC 5 43 116 70%以下 10%以下 130%
(at23℃)
 		約200
12 19.7 610 約240
24 11.3 2,120 約275
注1.額定電流、線圈電阻是線圈溫度在+23℃時的值，公差為±10%。
2.動作特性為線圈溫度在+23℃時的值。
3.最大容許電壓為繼電器線圈能夠施加的電壓的最大值。
開關部（接點部）
型號
項目
負載
G6B-1114P-US
G6BU-1114P-US
G6BK-1114P-US
G6B-1114P-FD-US
G6BU-1114P-FD-US
G6BK-1114P-FD-US 		G6B-1174P-US
G6B-1177P-ND-US
G6B-1174P-FD-US
G6B-1177P-FD-ND-US 		G6B-2114P-US
G6B-2214P-US
G6B-2014P-US
G6B-2114P-FD-US
G6B-2214P-FD-US
G6B-2014P-FD-US
電阻負載 感性負載
（cosφ=0.4、L/R=7ms） 		電阻負載 感性負載
（cosφ=0.4、L/R=7ms） 		電阻負載 感性負載
（cosφ=0.4、L/R=7ms）
接觸結構 單
接點材質 Ag合金(無Cd材料)
額定負載 AC250V 5A(3A)
DC 30V 5A(3A) 		AC250V 2A(2A)
DC 30V 2A(2A) 		AC250V 8A(5A)
DC 30V 8A(5A) 		AC250V 2A(2A)
DC 30V 2A(2A) 		AC250V 5A(3A)
DC 30V 5A(3A) 		AC250V 1.5A(1.5A)
DC 30V 1.5A(1.5A)
額定通電電流 5A(5A) 8A(5A) 5A(5A)
接點電壓的最大值 AC380V、DC125V
接點電流的最大值 5A(5A) 8A(5A) 5A(5A)
注1.（）內的值為-FD的場合。

2.感性負載 、電源負載請使用接點不粗糙的-FD型。

■ 性能
型號
項目
種類
G6B-1114P-US
G6B-1114P-FD-US
G6B-1174P-US
G6B-1174P-FD-US 		G6BU-1114P-US G6BK-1114P-US G6B-1177P(-FD)-ND-US G6B-2114P-US
G6B-2214P-US
G6B-2214P-FD-US
G6B-2014P-US
G6B-2014P-FD-US
單穩型 1繞組閉鎖型 2繞組閉鎖型 動作顯示燈+浪涌吸收用
二極管內藏型 		單穩型
接觸電阻＊1 30mΩ以下
動作(置位)時間＊2 10ms以下(約3ms) 10ms以下(約3ms) 10ms以下(約4ms)
復位(重置)時間＊2 10ms以下(約1ms) 10ms以下(約3ms) 10ms以下(約4ms) 10ms以下(約2ms)
最小置位脈沖寬度 — 15ms (at23℃) —
最小復位脈沖寬度 — 15ms (at23℃) —
絕緣電阻＊3 1,000M以上
耐壓 線圈與接點間 AC3,000V 50/60Hz 1min AC2,000V 50/60Hz 1min AC3,000V 50/60Hz 1min
同極接點間 AC1,000V 50/60Hz 1min
異極接點間 — AC2,000V 50/60Hz 1min
置位與復位
線圈間 		— AC250V 50/60Hz 1min —
耐沖擊電壓
（線圈接點間） 		6kV 1.2×50μs 4.5kV 1.2×50μs 6kV 1.2×50μs
振動 耐久 10～55～10Hz 單振幅0.75mm(雙振幅1.5mm)
誤動作 10～55～10Hz 單振幅0.75mm(雙振幅1.5mm)
沖擊 耐久 1,000m/s2
誤動作 100m/s2 300m/s2 100m/s2
壽命 機械 5,000萬次以上（開關頻率18,000次/h）
電氣 10萬次以上（額定負載 開關頻率1,800次/h）
故障率P水準
（參考值＊4） 		DC5V 10mA
使用環境溫度 -25～+70℃(無結冰、無凝露)
使用環境濕度 5～85%RH
重量 約3.5～4.6g 約3.5g 約3.7g 約5.4g 約4.5g
注1.上述值為初始值
　2.G6B-1177P(-FD)-ND為耐助焊劑型，不可以用水洗。
*1.測量條件 ：根據電壓下降法，在DC5V 1A的條件下。
*2.（）內為數值的實際值。
*3.測量條件 ：用DC500V兆歐表測量與耐壓相同的項目。（但是，置位·重置線圈除外）
*4.此值為開關頻率在120次/min時的值。

2極單穩型（1a1b,2a,2b接點）
DPST-NC (2c), SPST-NO(1a))
G6B-2114P-US,G6B-2214P-US,G6B-2014P-US
G6B-117P:Dimensions2
  <>中的尺寸為G6B-P(-FD)-US-P6B插座繼電器的尺寸
印刷基板加工尺寸
(Bottom View)
尺寸公差: ±0.1mm
 端子配置/內部連接圖
(Bottom View)
1級1繞組閉鎖型用/單穩型用
P6B-04P
G6B-111:Dimensions13
印刷基板加工尺寸
(Bottom View)
尺寸公差: ±0.1mm
1級2繞組閉鎖型用
P6B-06P
G6B-111:Dimensions13
印刷基板加工尺寸
(Bottom View)
尺寸公差: ±0.1mm
2極插座用/2極單穩型用
P6B-26P
G6B-111:Dimensions13
印刷基板加工尺寸
(Bottom View)
尺寸公差: ±0.1mm

脫卸配件 P6B-Y1
G6B-117:Dimensions19
保持形態 P6B-C2
G6B-117:Dimensions20
