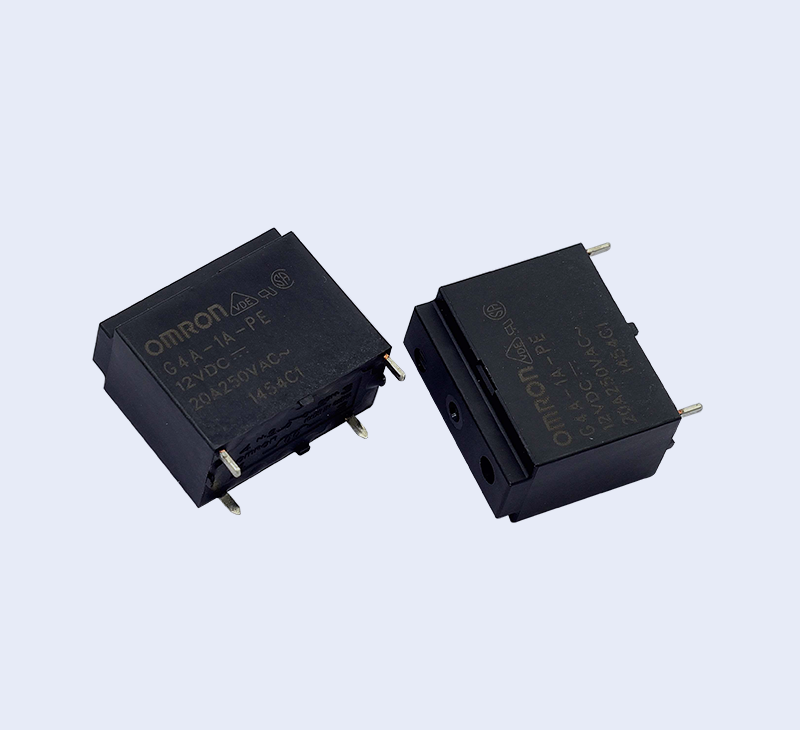

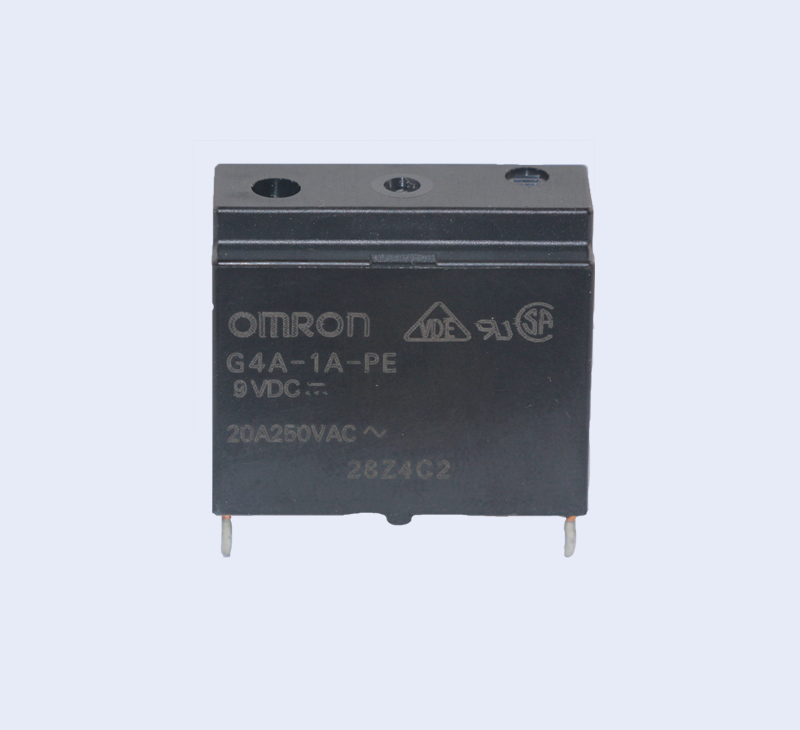

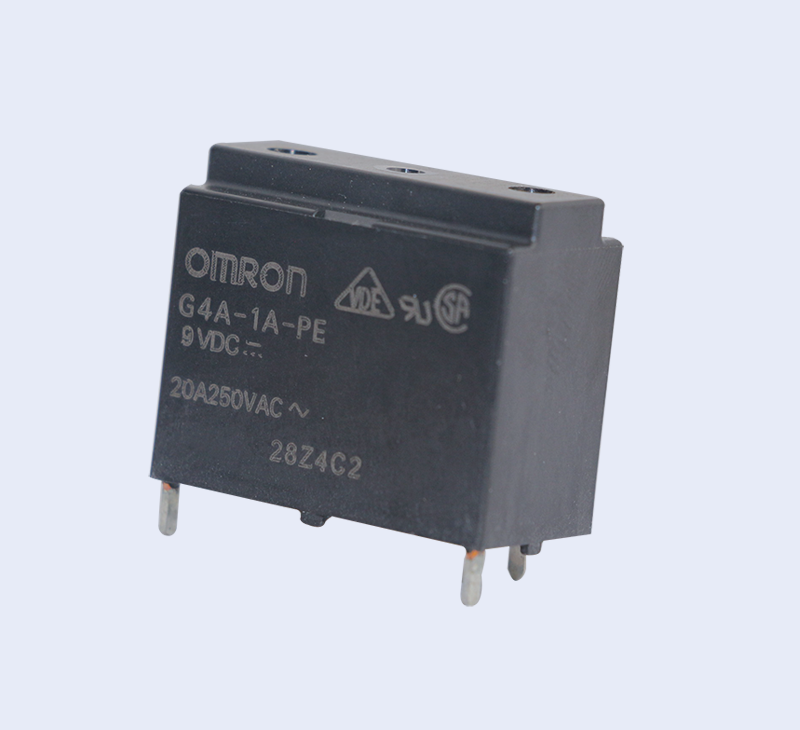

G4A 功率繼電器
實現通電80A、通電、切斷20A的1極小型功率繼電器
? 實現通電80A、通電、切斷20A的電機負載開閉。小型卻可以實現高容量開閉、高耐久性。
? 符合UL、CSA空調規格，確保絕緣距離。
? 采用抗干擾性強的高絕緣構造。
? 標準品采用耐焊劑構造。
|
接點構成
|
負載接點端子
|
線圈端子
|
型號
|
線圈額定電壓(V)
|
最小包裝單位
|
|
1a
|
#250
|
印刷基板用端子
|
G4A-1A-E
|
DC12
|
50個/托盤
|
|
DC24
|
|
接點構成
|
負載接點端子
|
線圈端子
|
型號
|
線圈額定電壓(V)
|
最小包裝單位
|
|
1a
|
印刷基板用端子
|
印刷基板用端子
|
G4A-1A-PE
|
DC12
|
50個/托盤
|
DC24
|
|
|
額定電流
(mA)
|
線圈電阻
( Ω)
|
電感（H）
|
動作電壓
(V)
|
復位電壓
(V)
|
最大容許電壓
(V)
|
消耗功率
(W)
|
鐵片
開放時
|
鐵片
動作時
|
|
DC
|
12
|
75
|
160
|
0.8
|
1.1
|
70％
以下
|
10％以上
|
160％
（at23℃）
|
0.9
|
|
24
|
37.5
|
640
|
3.5
|
4.8
|
|
注.1.額定電流、線圈電阻的值指的是線圈溫度為+23℃時的值，公差±10%。
|
|
2.電感各參考值
|
|
3.動作特性指的是線圈溫度為+23℃時的值。
|
|
4.最大容許電壓為繼電器線圈能夠施加的電壓的最大值。
|
|
●開關部（接點部）
|
|
接觸機構
|
單
|
|
接點材質
|
Ag合金（無Cd材料）
|
|
額定通電電流
|
20A
|
|
接點電壓的最大值
|
AC250V
|
|
接點電流的最大值
|
20A
|
開關容量
的最大值(參考值)
|
5,000VA
|
|
負載條件
|
開關頻率
|
電氣壽命
|
AC250V
實現80A、0.3s
cosφ=0.7
切斷20A
cosφ=0.9
|
ON：1.5s
OFF：1.5s
|
20萬次
|
|
負載條件
|
開關頻率
|
電氣壽命
|
AC100V
實現200A
（峰值）
切斷20A
|
ON：3s
OFF：5s
|
3萬次
|
|
負載條件
|
開關頻率
|
電氣壽命
|
AC250V
實現80A
切斷80A
cosφ=0.7
|
ON：1.5s
OFF：99s
|
1,500次
|
|
接觸電阻＊1
|
100mΩ以下
|
|
動作時間
|
20ms以下
|
|
復位時間
|
10ms以下
|
最大開關
頻率
|
機械
|
18,000次/h
|
|
絕緣電阻＊2
|
1,000MΩ以上
（DC500V兆歐表）
|
|
耐壓
|
線圈與接點間
|
AC4,500V?50/60Hz?1min
|
|
同極接點間
|
AC1,000V?50/60Hz?1min
|
|
耐沖擊電壓
|
線圈與
接點間
|
8.5kV?1.2×50
|
|
絕緣距離
|
線圈與
接點間
|
空間：3.2mm、
沿面：6.4mm
|
|
振動
|
耐久
|
10～55～10Hz
單振幅0.75mm(雙振幅1.5mm)
|
|
誤動作
|
10～55～10Hz
單振幅0.75mm(雙振幅1.5mm)
|
|
沖擊
|
耐久
|
1,000m/s2
|
|
誤動作
|
200m/s2
|
|
壽命
|
機械
|
200萬次以上
（開關頻率18,000次/h）
|
|
馬達負載
|
20萬次以上
（開關頻率1.5sON、1.5sOFF）
|
|
變頻器負載
|
3萬次以上
（開關頻率3sON、5sOFF）
|
故障率?P水準
（參考值?＊3）
|
DC5V?100mA
|
|
使用環境溫度
|
-20～+60℃
（無結冰、無凝露）
|
|
使用環境濕度
|
5～85％RH
|
|
重量
|
約23g
|
|
注.上述值為初始值。
|
|
*1.測量條件：根據電壓下降法，在DC5V?1A的?條件下。
|
|
*2.測量條件：用DC500V兆歐表測量，位置與?測量耐壓時相同。
|
*3.此值為開關頻率在120次/min時的值。
|
