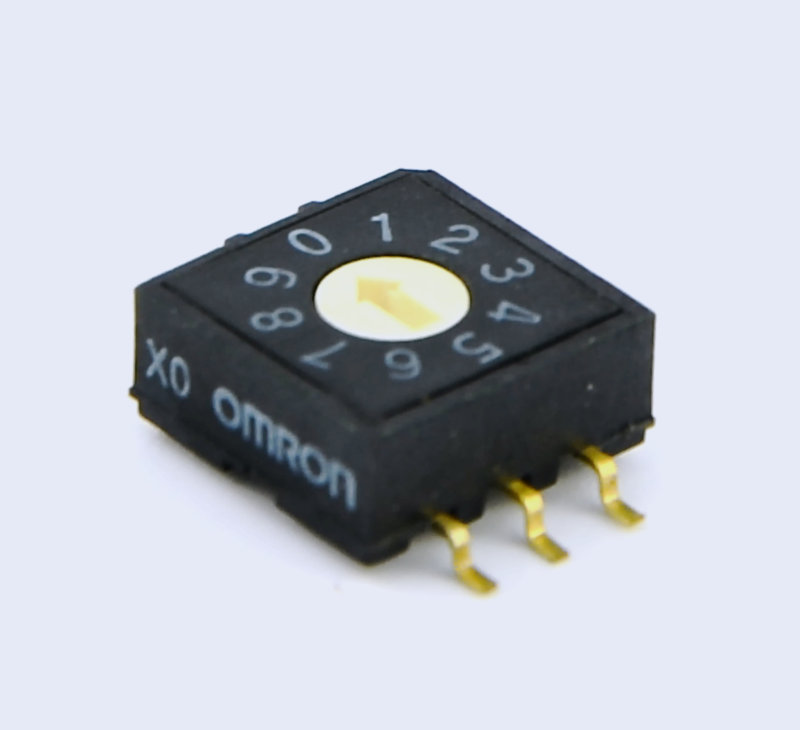

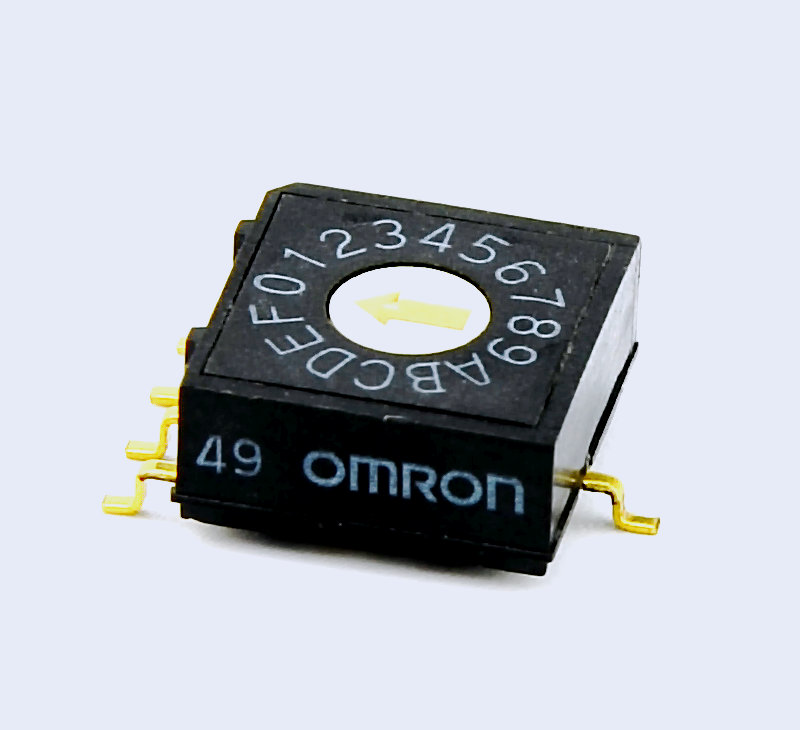

A6RS 旋轉DIP開關
成本低廉的表面安裝旋轉DIP開關
備有平型/延長撥桿型號。
4×1和3×3端子排列可實現高度靈活的PCB設計。
100件壓花包裝型推薦用于滿足靈活的需求。
種類
|
頂部驅動，平型 | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
|||||||||||||||||
| 每管數量 | 管封裝 | 壓花帶裝 | |||||||||||||||
| 每卷數量 | 每卷數量 | 每卷數量 | 100件包裝 | ||||||||||||||
| 10 | 4×1 | 實碼 | 48 | A6RS-101RF | 750 | A6RS-101RF-P | 100 | A6RS-101RF-R100 | |||||||||
| 3×3 | A6RS-102RF | A6RS-102RF-P | A6RS-102RF-R100 | ||||||||||||||
| 16 | 4×1 | 實碼 | A6RS-161RF | A6RS-161RF-P | A6RS-161RF-R100 | ||||||||||||
| 3×3 | A6RS-162RF | A6RS-162RF-P | A6RS-162RF-R100 | ||||||||||||||
|
頂部驅動，延長撥桿 | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
|||||||||||||||||
| 每管數量 | 管封裝 | 壓花帶裝 | |||||||||||||||
| 每卷數量 | 壓花帶裝 | 每卷數量 | 100件包裝 | ||||||||||||||
| 10 | 4×1 | 實碼 | 48 | A6RS-101RS | 250 | A6RS-101RS-P | 100 | A6RS-101RS-R100 | |||||||||
| 3×3 | A6RS-102RS | A6RS-102RS-P | A6RS-102RS-R100 | ||||||||||||||
| 16 | 4×1 | 實碼 | A6RS-161RS | A6RS-161RS-P | A6RS-161RS-R100 | ||||||||||||
| 3×3 | A6RS-162RS | A6RS-162RS-P | A6RS-162RS-R100 | ||||||||||||||
額定值/性能
| 額定值(阻性負載) | DC24V?25mA，DC3.5V?10μA(最小電流) | |
| 使用環(huán)境溫度 | -25～+80℃?60%RH以下（無結冰、無凝露） | |
| 使用環(huán)境濕度 | 35～95%RH（+5～+35℃） | |
| 絕緣電阻 | 100MΩ以上(以DC250V絕緣電阻計測量) | |
| 接觸電阻（初始值） | 200m Ω以下 | |
| 耐電壓 | AC250V?1min.（同極端子之間） | |
| 振動 | 誤動作 | 10～55Hz?雙振幅1.5mm |
| 沖擊 | 誤動作 | 約300m/s2 |
| 電氣壽命 | 5,000步以上 | |
| 清洗 | 不可 | |
| 保護結構 | IEC?IP60 | |
| 操作扭矩 | 1.96×10-2N·m以下 | |
| 重量 | 上面操作：約0.6g?（每個型號的凸軸型須加0.13g） | |
?
|
|||||||||||
|
|
|||||||||||
|
|||||||||||
|
|
|||||||||||
|
|||||||||||
|
|
|||||||||||
|
|||||||||||
|
|
|||||||||||
|
|||||||||||
